智能电能表铭牌怎么看?

1736  2018-04-03
社区 > 电表怎么看电量
电能表的许多有用信息都在电能表的铭牌中有清楚地标注,如图所示。下面简要介绍一下,帮助大家掌握电能表铭牌上符合各代表的意思。

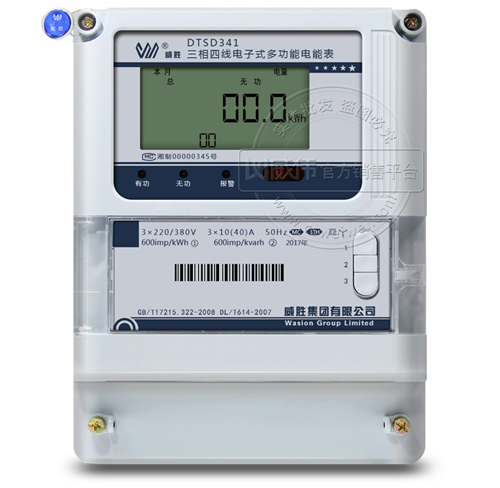

长沙威胜DTSD341-MC3三相四线电子式多功能电能表
一般电能表铭牌上都标注了以下内容:
(1)电能表的类型
单相电能表、三相表电能表、有功电能表、无功电能表、多功能电能表、复费率电能表等。
(2)电能表的制式
铭牌上标识的“3×220/380V,50Hz”表示该电表采用3×220/380V的电压制式,交流电的频率是50Hz。我国生产的电能表一般都采用220V,50Hz的制式,而国外进口电能表、国产的外销电能表则会不同。
(3)电能表的基本电流和最大电流
购置和使用电能表需要特别关注的标识是电流值。以上图所示的电能表为例:
电表的铭牌上标识的是10(40)A,是指基本电流为10A,最大电流为40A。即代表该块电能表在安全和计量准确的前提下,长期运行可以通过的最大电流时40A。用户在选用电能表时,应该注意根据实际使用的家用电器的负载电流来选择电能表。超负荷用电量是不安全的,容易引发火灾。
一般来说,家用电器的负载电流应在电能表启动电流和电能表最大电流的80%之间,如上图所示的电能表规格为3×10(40)A,即最大电流时40A。也就是说,平时使用的家用电器加起来的负载电流最好不要超过32A。电能表的基本电流也不能选的太大,否则会导致计量误差偏大。一般来说负载的用电量在电能表额定值得10%以上。如10(40)A的电表,基本电流时10A,平时使用的家用电器加起来的负载电流最好不要小于1A。如果家里长时间没有人,平时电器基本不用,最好拉断电闸,否则可能会引起电能表的计量误差偏大。
(4)电能表的常数
铭牌上标识的600imp/kW.h是该电子式电能表常数,代表每千瓦时(每度电)的脉冲个数。如上图所示的电能表常数为600imp/kW.h,就是说在用电时电能表的脉冲指示灯将不断的闪烁,当脉冲指示灯闪烁600次时,电能表的计数器个位数值将进一位,说明您已经使用了1kW.h电了。
(5)电能表的等级
如上图所示,电能表铭牌上标有impkwh①和imp/kvarh②的标志,①代表电能表的有功精准确度为1%,即为有功1级,②代表电能表的无功准确度为2%,即为无功2级。还有电能表铭牌上标示imp/kwh 0.5S和imp/kwh 0.2S分别表示0.5S级和0.2S级。家用电能表的准确级通常为1级,工矿企业用是0.5S级~1级,最高可达0.2S级。
(6)电能表的注册编号
电能铭牌上还标有注册编号,一般DD系列为单相电能表,DS系列为三相三线有功电能表,DT系列为三相四线有功电能表,DX系列为三相无功电能表。如上图所示的电能表注册编号为DTSD341,其中“DTSD”第一个D是“电能表”的拼音字头,第二个T是“三相四线”的拼音字头。S是“静止式(俗称电子式)”英文static的字头,第四个D是“多功能”。“341”代表不同企业生产的不同型式的电表。
需要说明的是:国家对产品型号有严密、科学的管理注册程序和方法,注册机构设在全国电工仪器仪表标准化技术委员会,生产厂家和个人都没有权利擅自给电能表取新的型号和新的命名。
此外,由于电能表是重点管理计量器具,所以铭牌上还应标注CMC标志。
电能表的铭牌上还可以标有产品采用的标准代号、制造厂、商标和出厂编号等。
