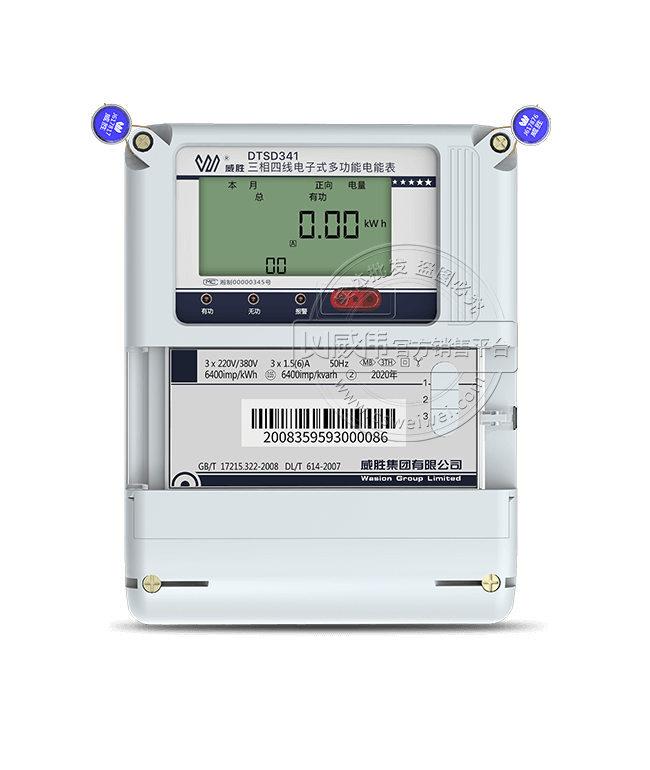

长沙威胜DTSD341-MB3三相四线电子式多功能电能表|0.2S级

主要功能:计量功能、参数监测、分时计量、数据储存、负荷曲线、显示功能、通讯功能、防窃电功能
应用场景:适用工业企业、工厂园区、发电厂、变电站、企事业单位
3800

尊享 免费配套能耗监测系统(含6年免费流量资费)

电压
3×57.7/100V 3×220/380V
电流
0.3(1.2)A 1.5(6)A
精度
0.2S级

国内一线品牌电能表授权经销商

强大现货供应能力库存现货价值超2000余万元 保障快速交付
威伟电表仓库

产品参数

电表版本 长沙威胜DTSD341-MB3 0.2S级 长沙威胜DTSD341-MB3 0.5S级
电流规格 3×0.3(1.2)A、3×1.5(6)A 3×0.3(1.2)A、3×1.5(6)A
电压规格 3×220/380V、3×57.7/100V 3×220/380V、3×57.7/100V
接线方式 三相四线制 三相四线制
参数监测 可实时监测各相电压、电流 可实时监测各相电压、电流
计量功能 可计量有功、无功、谐波分析 可计量有功、无功、谐波分析
数据存储 可储存当前12个月的用电历史电量数据 可储存当前12个月的用电历史电量数据
防窃电 具有开盖、失压、失流、断相等事件记录功能 具有开盖、失压、失流、断相等事件记录功能
通讯接口 2路RS485接口、 远红外通讯接口 2路RS485接口、 远红外通讯接口
通讯协议 支持DL/T645-1997通讯规约、可选modbus规约 支持DL/T645-1997通讯规约、可选modbus规约
产品尺寸 长×宽×厚:220mm×170mm×75mm 长×宽×厚:220mm×170mm×75mm
威胜

国家电网中标品牌

威胜是中国领先的能源计量设备、系统和服务供应商,拥有行业内首屈一指的自动化生产设备和工艺技术,产品畅销全国所有省份及地区,并出口至全球近40个国家和地区,全球品质有口皆碑。
威胜

年销售额过亿的仪表类互联网电商企业

关于威伟

移动线下销售小组

如果您有大型合作项目或是国有单位需要我们上门进行商务洽谈需求,
请致电大客户部(电话:400-026-1679),我们将在48小时内上门洽谈合作事宜

移动线下销售小组

我们的合作客户

合作客户

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具13%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,绝非以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

电流规格和互感器配置

1.5(6)A注释:外接5A电流输出互感器

5(6)A注释:外接5A电流输出互感器

0.3(1.2)A注释:外接1A电流输出互感器

1(2)A注释:外接1A电流输出互感器

1(10)A注释:外接5A电流输出互感器*注意:在南网区域有的地方采用

5(20)A注释: 直通表

10(40)A注释: 直通表

10(60)A注释: 直通表

20(80)A注释: 直通表

30(100)A注释: 直通表

电压规格及电表脉冲常数

3*220/380V

1.5(6)A6400 imp/kw

5(20)A800 imp/kw

10(40)A600 imp/kw

10(60)A400 imp/kw

20(80)A300 imp/kw

30(100)A300 imp/kw

3*57.7/100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw      电流恒定场合使用,如核电站、关口变电站

*注意:imp/kw代表脉冲常数,脉冲常数代表电表每计量一度电,脉冲指示灯闪烁的次数

功能分类

电能计量功能:可计量双向正反向有无功电量、四象限无功等电量;可测量双向有功、双向无功和四象限无功的最大需量及其发生时间。

参数监测功能:可监测各相电压、电流实时值,三相总及A、B、C各相视在功率、有功功率、无功功率、功率因数及电网频率,并且显示功率方向。

分时计量功能:分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量,组合方式:四象限无功任意组合;计量分相正反向有功、感容性无功电量;分时计量正反向有功、无功最大需量及发生时间。

数据存储功能:可按月储存上1~12月的每月电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

负荷曲线功能:具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

显示功能:大屏幕、宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

防窃电功能:具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

数据输出、通讯功能:可通过按键显示、红外掌机及RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997多功能电能表通讯规约,及modbus规约(可选)。

机身尺寸

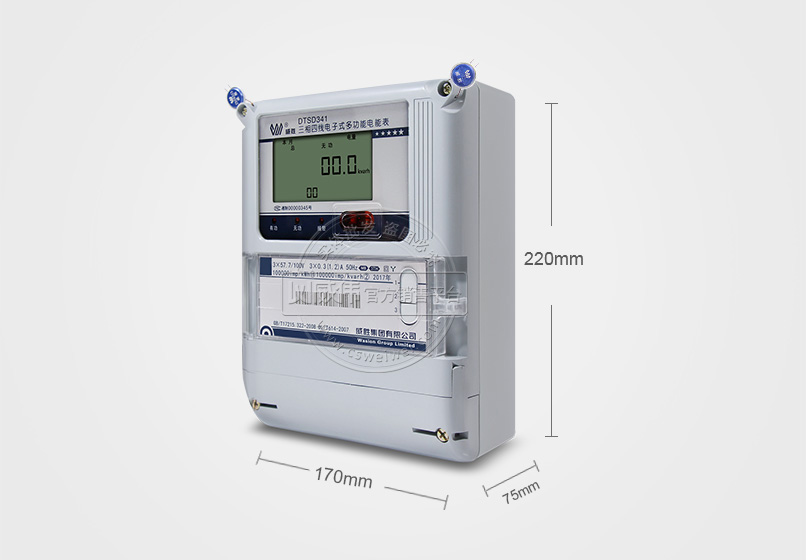

威胜DTSD341-MB3三相四线电子式多功能电能表尺寸

接线方式

电表接线图 电表接线图

功能特点图示

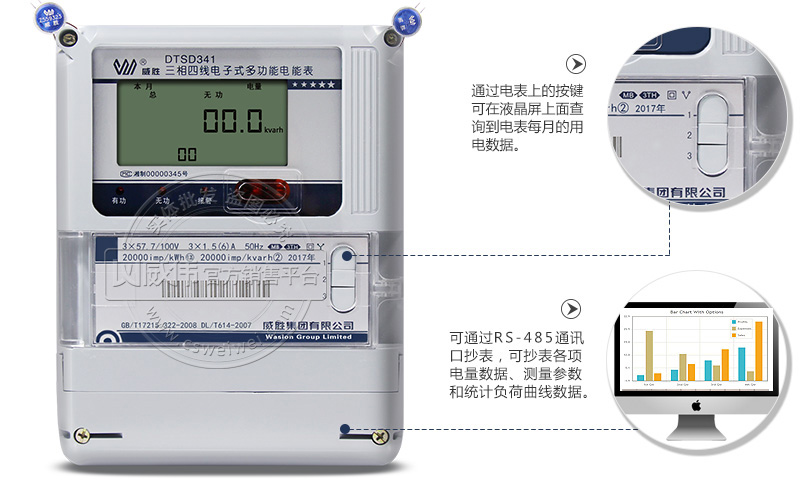

威胜DTSD341-MB3三相四线电子式多功能电能表抄表方式

防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

电压合格率 失压记录功能防止用户非法取掉或截断电压接线。

开盖记录功能防止非法变更电路。

失流、断相记录功能防止用户非法短接电流接线。

电流不平衡记录可警惕用户在电表接线的前端截取电量。

掉电记录功能防止用户非法取下电表的工作电源。

逆向序报警用户非法接线,电表会一直报警,除非把线接正确。

以上情况如出现,电表会出现报警标志并记录窃电的开始时间和结束时间。

液晶屏常规显示内容

本月正向(反向)有功(无功)电量。{支持按键“上、下翻”查看上三月电量详情}

本月正向(反向)有功(无功)尖、峰、平、谷各电量。{支持按键“上、下翻”查看上三月电量详情}

总、A、B、C各项电量参数:有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。

抄表方式

显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

停电抄表:装有停电抄表电池为电能表提供运行所需能量,以维持表内相关数据。

通信抄表:通过RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。

包装内容

威胜DTSD341-MB3三相四线电子式多功能电能表

产品使用说明书(每箱一本)

产品保修单
