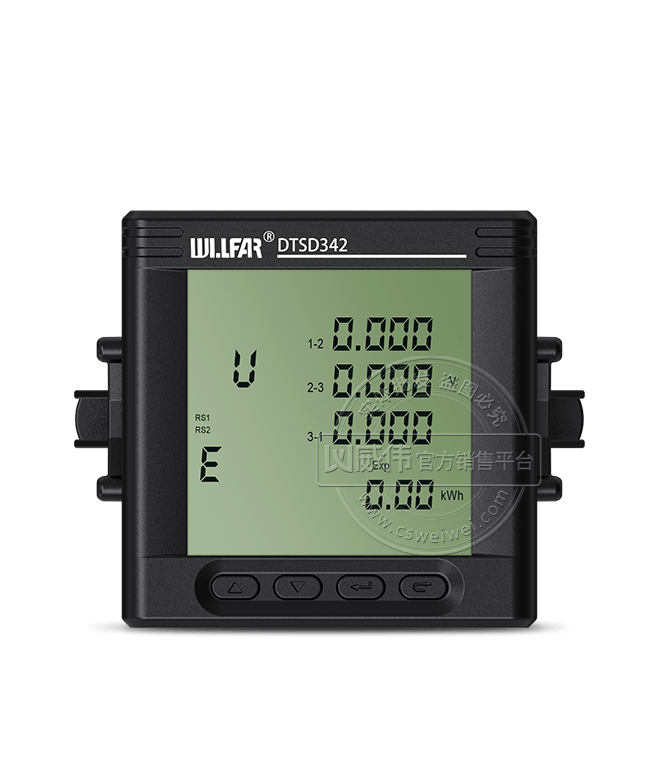

长沙威胜DTSD342-7N三相配电监测仪

主要功能:参数测量、越限报警、用电记录、显示功能、通信功能、变送功能
应用场景:适用工业企业、工厂园区等场景
600

尊享 免费配套能耗监测系统(含6年免费流量资费)

电压
3×57.7/100V
电流
1(10)A
精度
0.5S级

国内中高端电表销售平台

强大现货供应能力库存现货价值超2000余万元 保障快速交付
威伟电表仓库

产品参数

电表版本 长沙威胜DTSD342-7N 0.5S级
电流规格 0.3A、1A、1.5A、5A
电压规格 AC380V、AC220V、AC100V、AC57.7V
接线方式 三相四线制
参数监测 可实时监测各相电压、电流
计量功能 可计量有功、无功、四象限无功
数据存储 可储存当前12个月的用电历史电量数据
通讯接口 RS485接口
通讯协议 DL/T645-2007通讯规约、MODBUS-RTU规约
产品尺寸 长×宽×厚:72mm×72mm×85mm
威胜

国家电网中标品牌

威胜是中国领先的能源计量设备、系统和服务供应商,拥有行业内首屈一指的自动化生产设备和工艺技术,产品畅销全国所有省份及地区,并出口至全球近40个国家和地区,全球品质有口皆碑。
威胜

长沙威伟 · 国内一线品牌水电表授权代理商

年销售额过亿的仪表类互联网电商企业

  • 2022年
  • 2021年
  • 2020年

移动线下销售小组

如果您有大型合作项目或是国有单位需要我们上门进行商务洽谈需求,
请致电大客户部(电话:400-026-1679),我们将在48小时内上门洽谈合作事宜

移动线下销售小组

我们的合作客户

合作客户

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具13%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,绝非以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

电流规格和互感器配置

1.5(6)A注释:外接5A电流输出互感器

5(6)A注释:外接5A电流输出互感器

0.3(1.2)A注释:外接1A电流输出互感器

1(2)A注释:外接1A电流输出互感器

1(10)A注释:外接5A电流输出互感器*注意:在南网区域有的地方采用

5(20)A注释: 直通表

10(40)A注释: 直通表

10(60)A注释: 直通表

20(80)A注释: 直通表

30(100)A注释: 直通表

电压规格及电表脉冲常数

3*220/380V

1.5(6)A6400 imp/kw

5(20)A800 imp/kw

10(40)A600 imp/kw

10(60)A400 imp/kw

20(80)A300 imp/kw

30(100)A300 imp/kw

3*57.7/100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw      电流恒定场合使用,如核电站、关口变电站

*注意:imp/kw代表脉冲常数,脉冲常数代表电表每计量一度电,脉冲指示灯闪烁的次数

功能分类

计量功能:可计量有功、无功、正向有功、反向有功、四象限无功等电量。

参数监测:可监测各相电压、电流、平均电流值、平均电压值,可监测三相总及A、B、C各相有功功率、无功功率、视在功率、功率因数、相角等实时参数。

显示功能:监测仪采用大屏幕宽视角多行液晶显示,显示直观、内容丰富;显示屏带白色背光,在光线较暗的环境下也能清晰显示。

数据储存:可储存当前及上12个月的用电历史电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

负荷曲线功能:具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

存储功能:可按月储存每月的总、尖、峰、平、谷电量等数据。

越限报警功能:用户可从电压、电流、功率、功率因数和频率等参数中最多同时选择 6 个数据作为检测对象,对其设定限值和判断条件,当测量值越过设定的限值时报警。

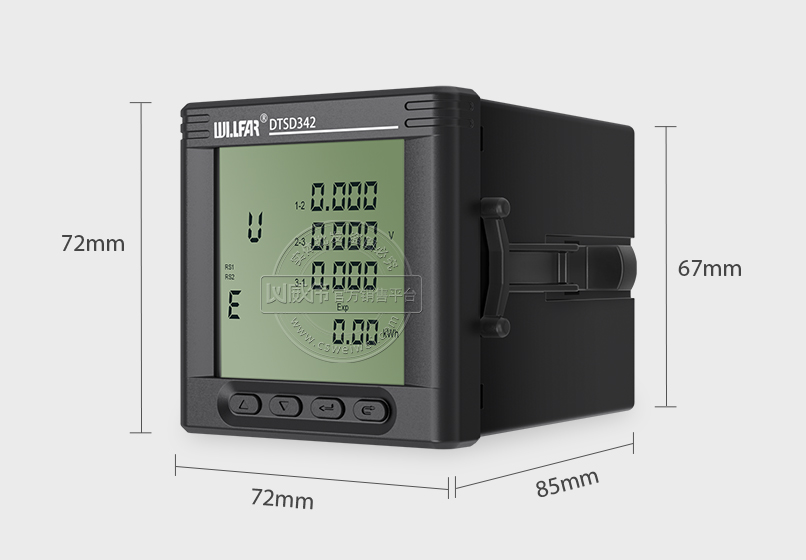

机身尺寸

接线方式

电表接线图 电表接线图

功能特点图示

防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

开盖记录功能防止非法变更电路。

铅封防盗电功能铅封一次性使用不可恢复。

以上情况如出现,电表会出现报警标志并记录窃电的开始时间和结束时间。

液晶屏常规显示内容

显示实时的测量或累加数据值、设置参数以及查询每月电能记录。

显示基本测量数据,包括三相(线)及平均电压、电流、视在功率、功率因数;三相(线)及总有功功率、无功功率;各相电压畸变率;PT、CT变比等。

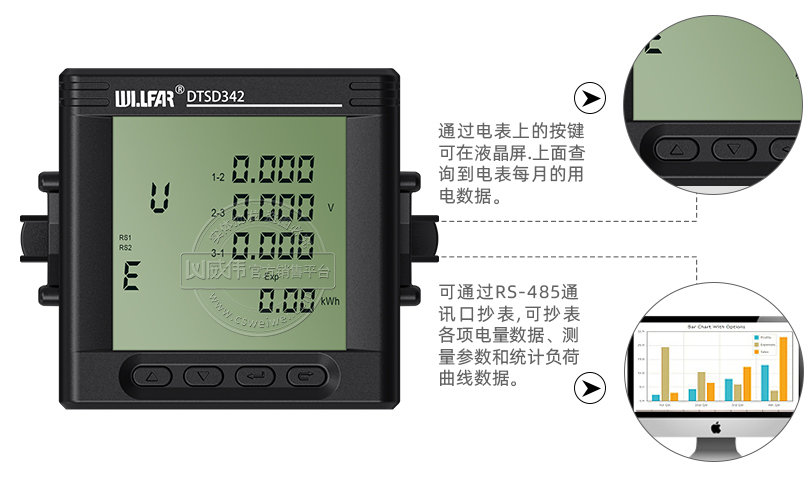

抄表方式

一.通过显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的用电数据。

二.通过通信抄表:通过RS-485、通讯口抄表,配合抄表系统,可抄读每月用电数据。

包装内容

威胜DTSD342-7N

产品使用说明书(每箱一本)

产品保修单
