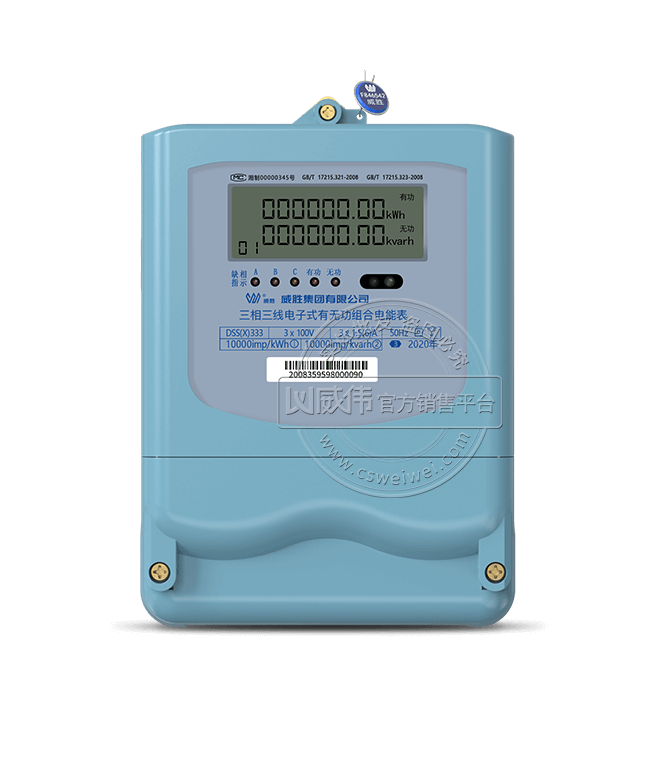

DSS(X)333-3

长沙威胜DSS(X)333-3三相三线电子式有无功组合电能表|1级

主要功能
电能计量功能
数据存储功能
显示功能
支持RS-485通信和远红外通信,可抄读电表的各项电量数据
价格¥680.00
电压
3×100V
400-026-1679
品牌授权经销商
威胜授权经销商
电流规格和互感器配置

1.5(6)A注释:外接5A电流输出互感器

5(6)A注释:外接5A电流输出互感器

0.3(1.2)A注释:外接1A电流输出互感器

1(2)A注释:外接1A电流输出互感器

1(10)A注释:外接5A电流输出互感器*注意:在南网区域有的地方采用

电压规格及电表脉冲常数

3*100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw

*注意:imp/kw代表脉冲常数,脉冲常数代表电表每计量一度电,脉冲指示灯闪烁的次数

功能分类

电能计量功能:计量正、反向有、无功电量,分相正、反向有、无功电量;反向电量计入正向电量;计量正、反向组合无功电量,四象限无功电量。

数据存储功能:自动月结算功能,可存储当月、上12月有功、无功电量数据。

显示功能:双行液晶显示,具有停电常显功能,可显示上三月的每月电量累积数据。

数据输出、通讯功能:支持RS-485通信和远红外通信,可抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。

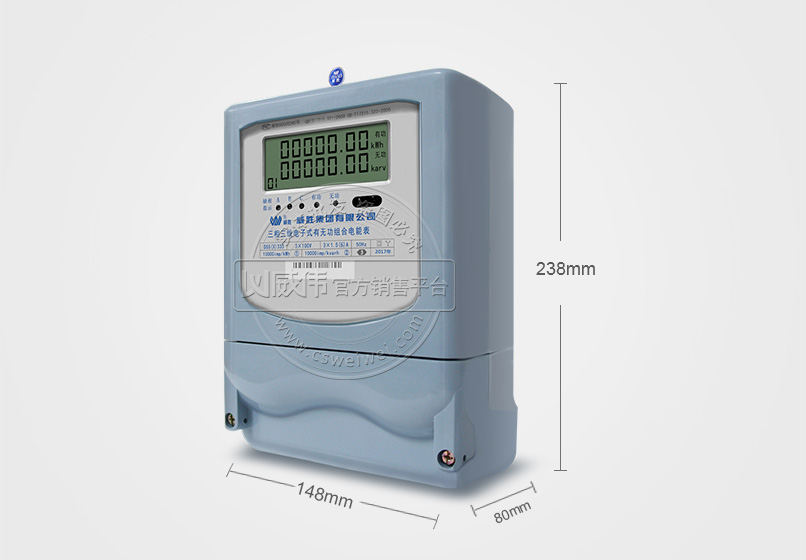

机身尺寸
威胜DSS(X)333-3三相三线电子式有无功组合电能表尺寸
接线方式

电表接线图

功能特点图示
威胜DSS(X)333-3三相三线电子式有无功组合电能表抄表方式
防盗电功能
用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

开盖记录功能

防止非法变更电路。

铅封防盗电功能

铅封一次性使用不可恢复。

液晶屏常规显示内容

可查看表计当前正反向有、无功电量和A、B、C分相电量。

可支持查看历史上12个月有功电量。

总、A、C各项电量参数:断相、反向、总清零和校时事件记录功能,及断相、反向、逆相序报警提示功能。

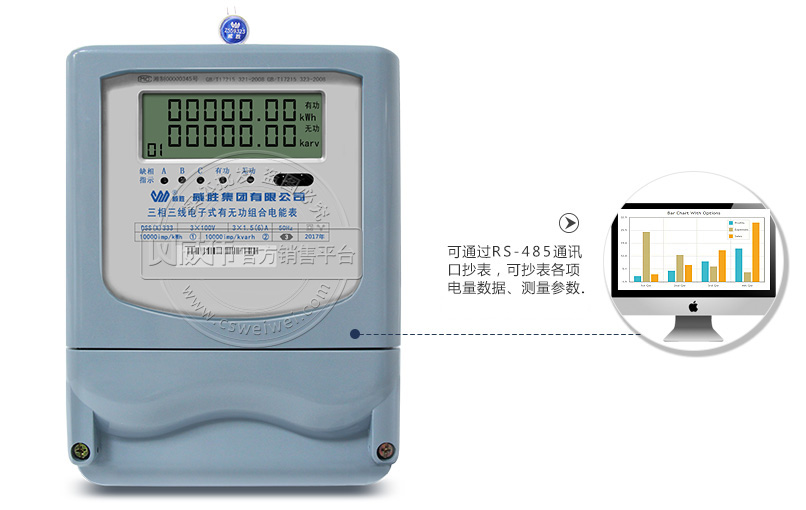

抄表方式

显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

通信抄表:通过RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。

包装内容

威胜DSS(X)333三相有无功组合电能表

产品使用说明书(每箱一本)

产品保修单
