功能分类

•计量参数功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

•参数监测功能：可监测各相电压、电流实时值，可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能：分时计量正反向有功电量、四象限无功电量及最大需量。

•数据存储功能：可存储12个月历史电量数据。

•负荷曲线：具有6类数据记录负荷曲线功能；可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

•显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据。

•防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。

•数据输出、通讯功能：可通过按键显示、红外掌机及2RS485通讯口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007多功能电能表通讯规约。

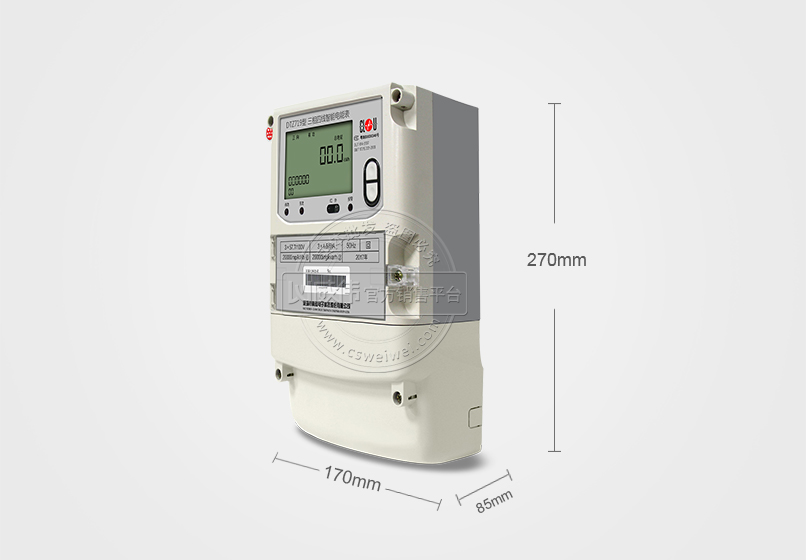

机身尺寸

接线方式

功能特点图示

液晶屏常规显示内容

•本月正向（反向）有功（无功）电量。｛支持按键“上、下翻”查看上三月电量详情｝

•本月正向（反向）有功（无功）尖、峰、平、谷各电量。｛支持按键“上、下翻”查看上三月电量详情｝

•总、A、B、C各项电量参数：有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。

抄表方式

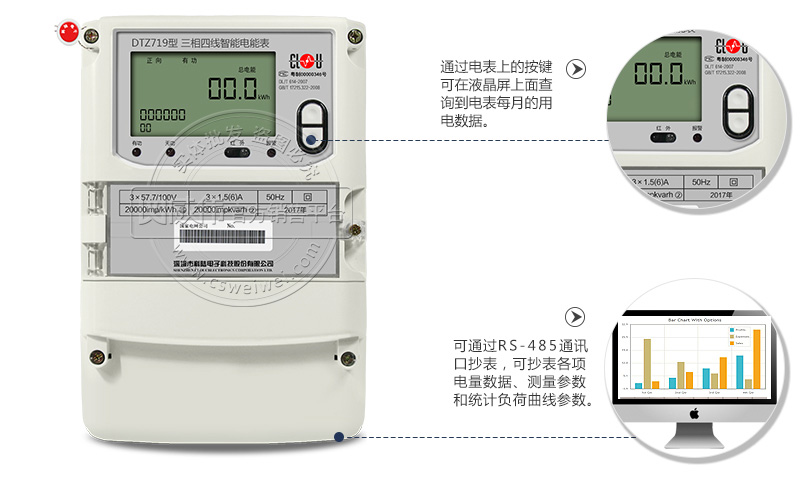

•显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

•停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据。

•通信抄表：通过RS485通讯口抄表、手持红外抄表机，配合抄表系统，可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。

包装内容

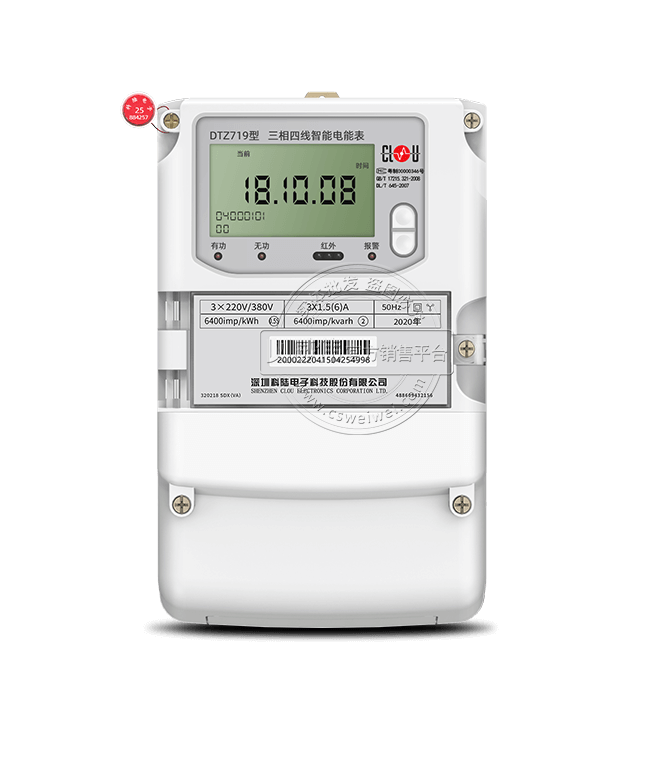

•科陆DTZ719 三相四线智能电能表

•产品使用说明书（每箱一本）

•产品保修单
