深圳科陆CL7339MN三相多功能数显仪器|1级

主要功能:计量功能、参数监测、谐波功能、DI输入功能、DO输出功能、定值越限告警功能、通讯功能
应用场景:适用工业企业、工厂园区等场景
650

尊享

电压
3×100V 3×220/380V 3×380/660V
电流
1.5(6)A
精度
1级

国内中高端电表销售平台

强大现货供应能力库存现货价值超2000余万元 保障快速交付
威伟电表仓库

产品参数

电表版本 深圳科陆CL7339MN 1级
电流规格 3×1.5(6)A
电压规格 3×100V、3×220/380V、3×380/660V
接线方式 三相四线制
计量功能 正、反向有功电能、正、反向无功电能,读数分辨率为0.01
参数测量 可测量电压、电流、功率、需量、功率因数、频率等数据
定值越限告警功能 值越限系统可通过通信或人机界面进行整定,分越上限告警和越下限告警两种
通讯接口 可选配RS-485通信口(最多可选配2路RS-485通信口)
通讯协议 支持MODBUS通讯规约
产品尺寸 长×宽×厚:96mm×96mm×90mm
科陆

国家电网中标品牌

科陆电子 - 国家重点高新技术企业,掌握着本行业先进的核心技术,是国内高端电能表产业的开拓者、国产标准仪器设备的领先品牌。
科陆

长沙威伟 · 国内一线品牌水电表授权代理商

年销售额过亿的仪表类互联网电商企业

  • 2022年
  • 2021年
  • 2020年

移动线下销售小组

如果您有大型合作项目或是国有单位需要我们上门进行商务洽谈需求,
请致电大客户部(电话:400-026-1679),我们将在48小时内上门洽谈合作事宜

移动线下销售小组

我们的合作客户

合作客户

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具13%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,绝非以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

电流规格和互感器配置

1.5(6)A注释:外接5A电流输出互感器

5(20)A注释: 直通表

10(40)A注释: 直通表

10(60)A注释: 直通表

电压规格及电表脉冲常数

220 V

1.5(6)A6400 imp/kw

5(20)A3200 imp/kw

10(40)A3200 imp/kw

10(60)A1600 imp/kw

20(80)A800 imp/kw

*注意:imp/kw代表脉冲常数,脉冲常数代表电表每计量一度电,脉冲指示灯闪烁的次数

功能分类

电能计量功能:正、反向有功电能、正、反向无功电能,读数分辨率为0.01。

参数测量功能:可测量电压、电流、功率、需量、功率因数、频率等数据

谐波功能:本仪表具有谐波功能,通过485通信可查看电压谐波畸变率、电流总谐波畸变率、电压2~31次谐波含有率、电压2~31次谐波含有率、电压K因子、电流K因子。

DI输入功能:可选配具有光电隔离的数字量输入,使用装置内部24V直流激励。

DO输出功能:可选配数字量输出,机械触电,触点容量250VAC,5A。采用遥控和定值越限触发。

定值越限告警功能:定值越限系统可通过通信或人机界面进行整定,分越上限告警和越下限告警两种,其中包括越限项、动作返回、触发类型等内容。

通讯功能:本装置可选配RS-485通信口(最多可选配2路RS-485通信口),波特率最高可达19200bps。通信电缆总长度不能超过1200米,各个设备的RS-485口正负极必须连接正确。支持MODBUS通讯规约

机身尺寸

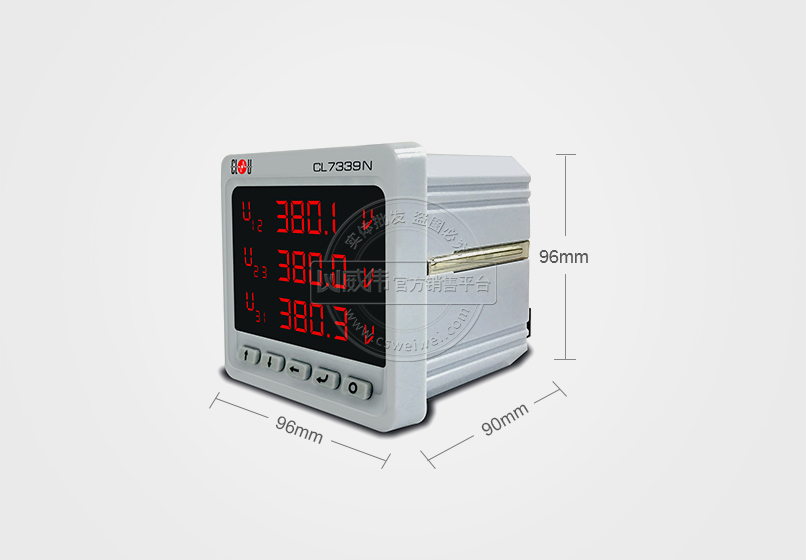

科陆CL7339MN三相多功能数显仪器尺寸

接线方式

功能特点图示

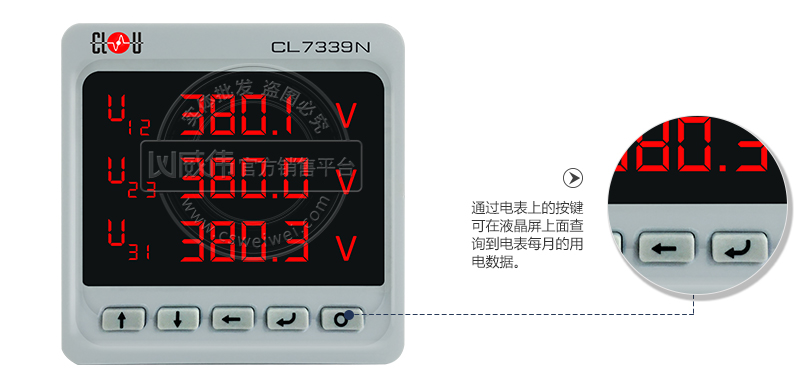

科陆CL7339MN三相多功能数显仪器电量查询

防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

电压合格率 失压记录功能防止用户非法取掉或截断电压接线。

开盖记录功能防止非法变更电路。

失流、断相记录功能防止用户非法短接电流接线。

电流不平衡记录可警惕用户在电表接线的前端截取电量。

掉电记录功能防止用户非法取下电表的工作电源。

逆向序报警用户非法接线,电表会一直报警,除非把线接正确。

以上情况如出现,电表会出现报警标志并记录窃电的开始时间和结束时间。

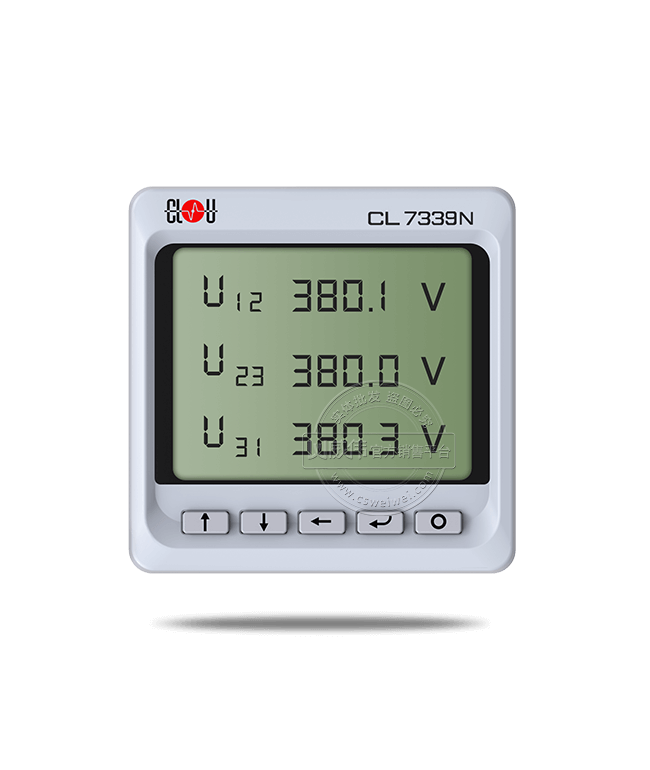

液晶屏常规显示内容

显示当前相电压、线电压、电流、有功功率、无功功率、视在功率、功率因数、需量、频率、电能等数据。

显示测量数据值和设置参数。

抄表方式

一.通过显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的用电数据。

二.通过通信抄表:通过RS485通讯口抄表,配合抄表系统,可抄读到每月、每小时、每分钟数据用电数据,并保存绘制曲线图、柱状图、表格等。

包装内容

科陆CL7339MN

产品使用说明书(每箱一本)

产品保修单
